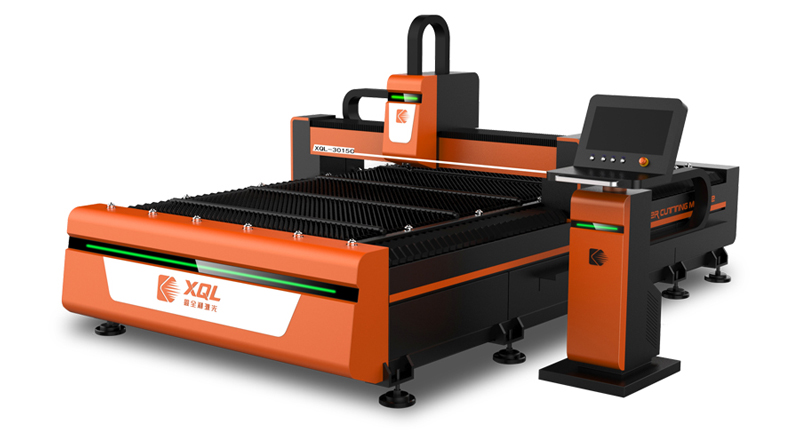

如何衡量光纖激光切割機的機床精度

我們都知道光纖激光切割機的精度影響因素中，機床的穩定性和精確性也影響著激光切割的精度機切割質量，那么作為用戶又該去如何判斷光纖激光切割機的機床穩定性和精度呢？請跟隨鑫全利激光的腳步一起學習，影響光纖激光切割機精度的幾個要點。


一、直線度

1、一條線在一個平面或空間內的直線度，如數控臥式車床床身導軌的直線度；

2、部件的直線度，如數控升降臺銑床工作臺縱向基準T形槽的直線度；

3、運動的直線度，如立式加工中心X軸軸線運動的直線度。

長度測量方法有：平尺和指示器法，鋼絲和顯微鏡法，準直望遠鏡法和激光干涉儀法。

角度測量方法有：精密水平儀法，自準直儀法和激光干涉儀法。



二、平面度（如立式加工中心工作臺面的平面度）

測量方法有：平板法、平板和指示器法、平尺法、精密水平儀法和光學法。



三、平行度、等距度、重合度

1、線和面的平行度，如數控臥式車床軸線對主刀架溜板移動的平行度；

2、運動的平行度，如立式加工中心工作臺面和X軸軸線間的平行度；

3、等距度，如立式加工中心定位孔與工作臺回轉軸線的等距度；

4、同軸度或重合度，如數控臥式車床工具孔軸線與主軸軸線的重合度。

5、測量方法有：平尺和指示器法，精密水平儀法，指示器和檢驗棒法。



四、垂直度

1、直線和平面的垂直度，如立式加工中心主軸軸線和X軸軸線運動間的垂直度；

2、運動的垂直度，如立式加工中心Z軸軸線和X軸軸線運動間的垂直度。

3、測量方法有：平尺和指示器法，角尺和指示器法，光學法（如自準直儀、光學角尺、放射器）。



五、旋轉

1、徑向跳動，如數控臥式車床主軸軸端的卡盤定位錐面的徑向跳動，或主軸定位孔的徑向跳動。

2、周期性軸向竄動，如數控臥式車床主軸的周期性軸向竄動；

3、端面跳動，如數控臥式車床主軸的卡判定位端面的跳動。

4、測量方法有：指示器法，檢驗棒和指示器法，鋼球和指示法。
